SEPo 20 - Elektrónkový SingleEndedParalel výkonový zosilovač s EL34
12.10.2017 21:27
Táák konečne som ho dal dohromady.
Alebo "Niečo na tej elektrónke je ! časť II."
Ano, už aj ja som sa rozhodol vstúpiť do tejto rieky, ktorá má už viac ako 50 ročnú históriu a stále nás dokáže očariť, prekvapiť a fascinovať.
Vzhľadom na to že sa tento obor vo svojej podstate už dlho nevyvíja existuje spústa overených zapojení a nieje problém si ich zohnať upraviť a odskúšať.
Samozrejme existuje niekoľko základných otázok, ktoré si musíte položiť, a to sú :
Dvojčinný alebo jednočinný ?
Výstupáky alebo nie ?
Trieda A, A/B alebo B ?
Tak som to všetko asi rok študoval, zháňal zapojenia porovnával parametre, ceny a vyšlo mi to takto : jedine jednočinný (SingleEnded), v triede A a s výstupákmi.

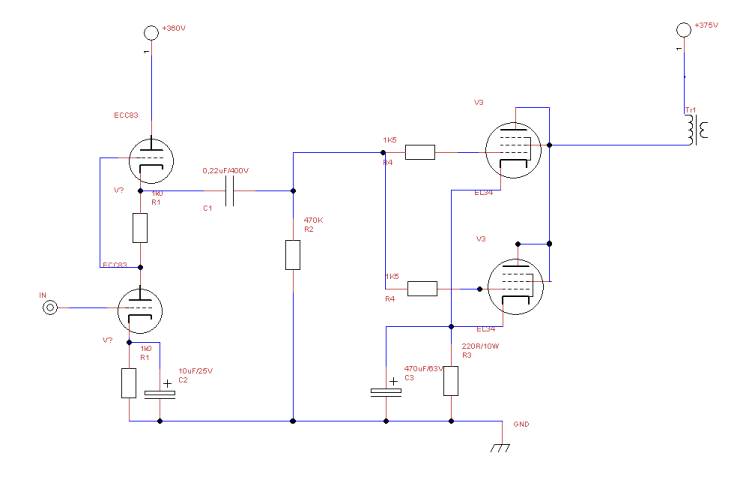

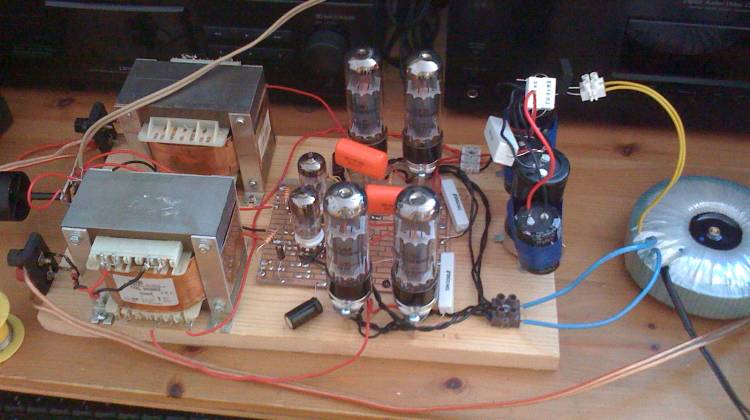

Rozhodol som sa pre osvedčené EL34 dva krát paralelne a budiaci stupeň s obľúbenou ECC83 v SRPP zapojení. Výsledné zapojenie viz nižšie.
Zatiaľ je to všetko zmontované na provizórnej doske, na univerzálnom plošnom spoji. Výstupáky som kúpil Poľské Indel na Aukre, na začiatok stačia.
Napájacie trafo som nechal navinúť ako obyčajne u PSelectronic, no neviem či ešte od nich niečo brať. Má to 160VA a pekne sa hreje, a to je ešte predimenzovné jadro.
No za pokus to stálo, myslím že limit je skutočne vo výstupákoch a v mojich prehistorických reproduktoroch Tesla.
A ešte na koniec niečo o EL34, zvolil som Electroharmonix párované dvojice a za ECC83 niečo zo zásob podľa chuti Tesla alebo RWN. Na JJ som sa vykašľal, pretože ECC83 od nich ma neprekvapili. Ešte by to chcelo vyskúšať nejaké Svetlany a Originál Tesla EL34.
12.10.2017 21:27
Shony

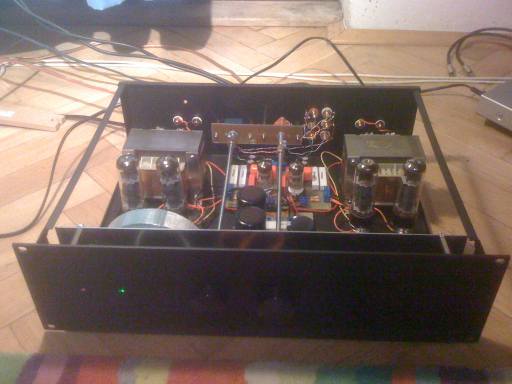

Skúška layoutu v krabici, dorobený prepínač vstupov a regulátor hlasitosti ALPS.
Shony
12.10.2017 21:27
Shony

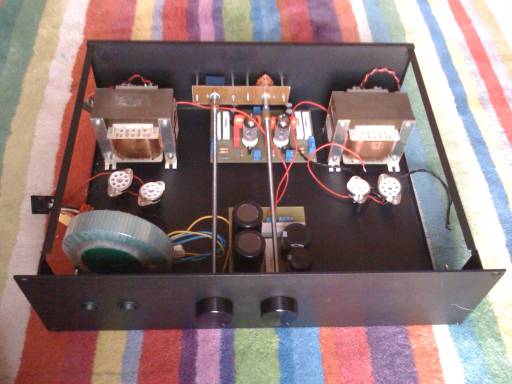

Tak a je to nabastlené do krabice, všetko funguje chýba primontovať prepínač trioda/pentoda a nejaký slušný konektor napájania.
Ďalšie plány budú pravdepodobne súvisieť s napájaciou časťou, je tu potenciál urobyť dualmono a oddeliť žhavenie a napájanie budiča od koncových eliek, potom tu je dosť miesta na nejakú parádnu tlmivku, tiež by som chcel dobastliť nejaký indikátor vybudenia, veľmi by sa mi páčili podsvietené stierače - ručičkové indikátory.
Shony
12.10.2017 21:27
Shony

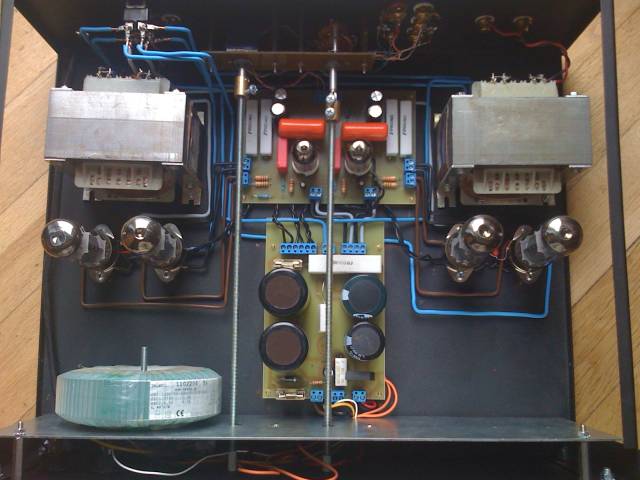

Nakoniec som to nevydržal a prerobil som kabeláž z lanka na tvrdý medený drôt, výsledok je vidieť na fotke. Tá vec v ľavo hore, v ktorej sa zbiehajú modré drôty je prepínač trióda/pentóda.
Shony
12.10.2017 21:27
Shony
Prikladám náhľad rendrov na novú budku/krabicu a predný panel.
Shony
